Система предназначена для управления многоканальной туннельной печью: регулирования и поддержания температуры в печи в соответствие с технологическим процессом, обеспечения как текущего, так и архивного контроля за соблюдением технологического процесса.

Функции

  • – регулирование температуры отдельно по каждому каналу печи по ПИД или двухпозиционному закону;
  • – сбор данных по температуре от термоэлектрических преобразователей, установленных в каждом канале печи;
  • – отображение текущих и заданных параметров температурных режимов по каждому из каналов на встроенных светодиодных индикаторах;
  • – отображение текущих значений напряжения, тока пофазно на вводе и каждой группе нагревательных элементов;
  • – стабилизация питания системы управления, включающая в себя стабилизацию питания измерителей-регуляторов, питания цепей управления силовых бесконтактных модулей;
  • – защита всех цепей управления и силовых цепей, построенная с учетом технологических линий;
  • – сохранение заданных программируемых параметров в энергонезависимой памяти при отключении напряжения питания;
  • – аварийное отключение системы в случае превышения температуры силовой электрической части системы управления;
  • –отключение системы с обесточиванием нагревательных элементов печи при подаче команды с кнопок аварийного отключения, расположенных как на шкафу управления, так и на силовом шкафу;
  • – регистрация фактической температуры во времени по каждому каналу печи с записью на карту памяти.

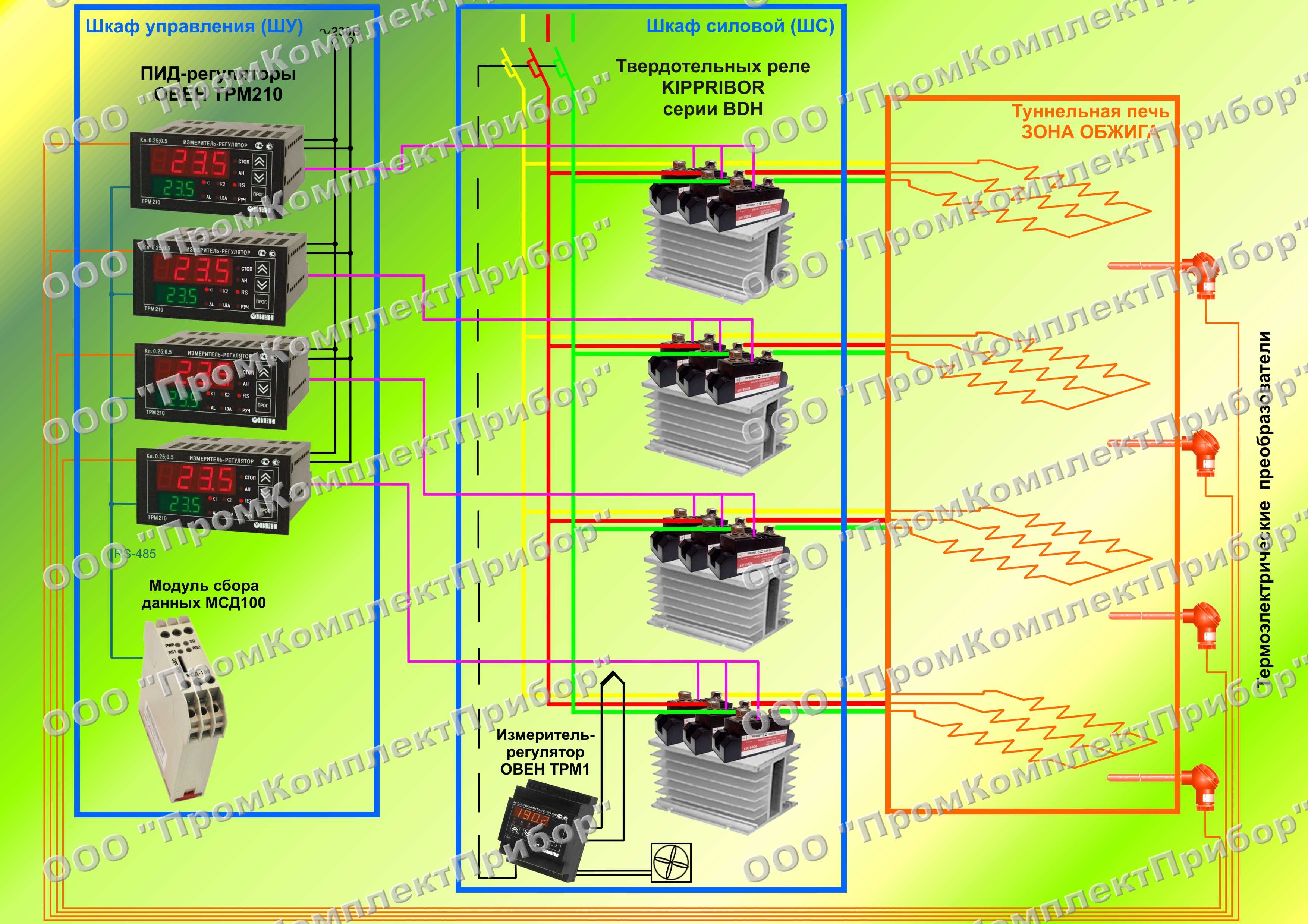

Функциональная схема процесса

sxema_rad

В ШУ установлены ПИД-регуляторы ОВЕН ТРМ210, к которым подключаются термоэлектрические преобразователи (термопары), измерители-регуляторы выполняют измерения текущих значений температуры, осуществляют управление исполнительными устройствами регулирования температура (силовыми твердотельными реле). Шкаф управления также комплектуется блоками питания управляющих цепей, модулем сбора данных ОВЕН МСД-100 с картой памяти microSD, амперметрами, кнопками ручного управления, устройствами сигнализации, кнопкой аварийного отключения.

В ШС установлены трехфазные силовые бесконтактные блоки, построенные на основе однофазных силовых твердотельных реле KIPPRIBOR серии BDH, соответствующих им радиаторов и вентиляторов. Также в ШC установлены трансформаторы тока, система контроля температуры внутри силового шкафа и система охлаждения, представленная измерителем-регулятором ОВЕН ТРМ1, датчиком температуры, вентиляторами для охлаждения.

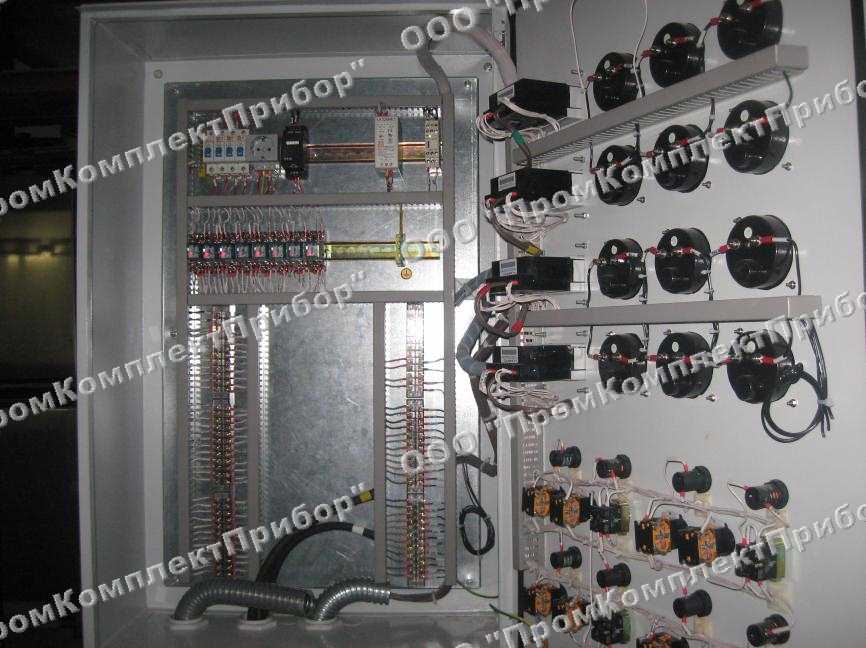

rad_4

rad_4

Система предусматривает возможность связи с иными системами автоматизации (в том числе с централизованными системами управления технологическими процессами) сетью передачи данных с подключением по интерфейсу RS-485, также возможно подключение к персональному компьютеру по сети Ethernet или интерфейсу RS-232 (с использованием преобразователя интерфейсов ОВЕН ЕКОН134 или ОВЕН АС3-М соответственно).




* При построении системы применены комплектующие, надежно зарекомендовавшие себя в процессе эксплуатации. Система соответствует требованиям технологического процесса, являясь ключевым фактором выпуска качественной продукции, при максимальном снижении её себестоимости. Применение силовых бесконтактных модулей, эффективной системы охлаждения совместно с ПИД-регуляторами обеспечивает точность регулирования температуры. Автоматические выключатели, установленные в системе, обеспечивают как безопасность эксплуатации, так и удобство обслуживания системы.
