Устройства многофункциональные программируемые универсальные

                        (ТУ BY 191302928.001-2014)

  Назначение:

Устройство предназначено для управления технологическим процессом  по предварительно заданной программе. Отображение информации выводится на графическую панель оператора, которая позволяет изменять параметры управления. Возможна связь с внешними модулями через  встроенные интерфейсы и с персональным компьютером (АРМ).

            Устройство управления представляет собой функционально законченное изделие с внутренней программой, настройка которой на конкретный объект управления производится с лицевой панели прибора или по сети от АРМ.

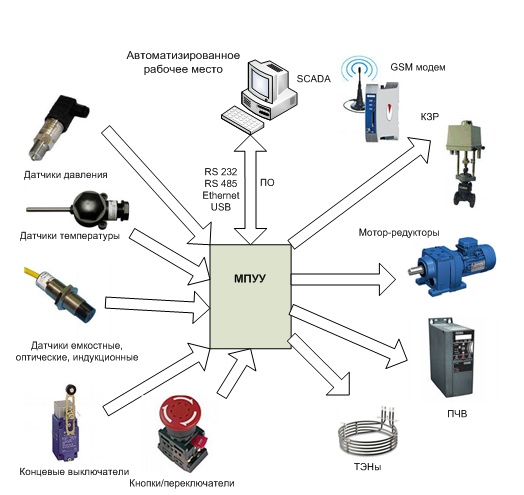

            Структурная схема системы представлена на рисунке.





           Технические данные:

Напряжение питания 220В, 50 Гц.

            Количество входных сигналов 24(8-аналоговых(0..20мА,0..5мА, 4..20мА, 0..10В), 12 дискретных).

Количество выходных сигналов 16 (4-аналоговых(ток/напряжение), 12 релейных).

Рабочий диапазон температур от 0 до 75°С.

Класс защиты IP66.

Индикация – графическая панель оператора, и/или ПК(АРМ), (10” LCD +Touch Screen).

Функциональные возможности:

Устройство позволяет, основываясь на проведенных измерениях, подключенных к входам датчиков, выполнять  заданный алгоритм программы. Алгоритм может быть написан и без участия входов.  Функции заложенные в устройство:

-арифметические действия(+,-,/,*)

-логические операции (и, или, не);

- циклы, ветвления;

-функции времени;

- счетчики;

- триггеры;

- ПИД регуляторы.

Устройство осуществляет хранение программ управления в энергонезависимой памяти .  Позволяет автоматически продолжить программу с момента пропадания питающего напряжения. Возможен вывод на компьютер и запись необходимых параметров.

            Встроенные интерфейсы:

-RS 485(Modbus, DCON);

-RS 232

- Ethernet 100

-USB.

Дополнительно:

При использовании GSM модемов, возможность удаленного мониторинга и контроля за МПУУ-24 из любой точки мира, при наличии сигналов сотовой сети с возможностью выхода в интернет.

Структура условного обозначения УМПУ:

УМПУ – ХХХ -ХХХ -ХХХ- ХХ- ХХ- IPХХУХЛ4

            (1)  (2)   (3)   (4) (5)   (6)    (7)

УМПУ- сокращенное наименование

(1) ХХХ–количество цифровых (дискретных) каналов измерения (коммутационные устройства, датчики транзисторного типа, дискретные сигналы);

(2) ХХХ –  количество аналоговых входов измерения;

(3) ХХХ – номинальное напряжение питания,  230В, 24В ;

(4) ХХ – количество цифровых ( дискретных) каналов управления (выходов) ;

(5) ХХ – количество аналоговых выходов управления;

                 (6) Х – наличие или отсутствие (0) интерфейса связи с периферийными устройствами;

                 (7) ХХХХ – степень защиты;

(8) УХЛ4 – климатическое исполнение.

Пример условного обозначения  УМПУ в документах  и при заказе:

Устройство многофункциональное программируемое универсальное  управления экструдером с шестнадцатью дискретными входами, восьмью аналоговыми сигналами (датчики температуры, давления, преобразователь частоты и т.д.) номинальным напряжением питания 220 В, с возможностью управления 12 внешними дискретными устройствами (клапана, пускатели, реле, сигнализация коммутаторных ламп и т.д), четырьмя аналоговыми сигалами (преобразователь частоты, исполнительный механизм с цифроаналоговым преобразователем и т.д), наличие интерфейса связи RS-485,степень защиты IP54, климатическое исполнение УХЛ-4:

УМПУ-16/8А-220-12/4А-RS- IP54–УХЛ4 – ТУ BY 191302928.001-2014
