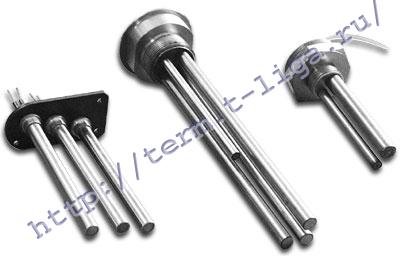

Блочные ТЭН (ТЭНБ) предназначены для комплектации отечественных и импортных промышленных установок или для самостоятельного использования. Блоки ТЭН применяются для нагрева воды, жиров и масел, слабых растворов кислот и щелочей, реже - для нагрева газовых сред.

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • ТЭНБ представляет из себя конструкцию, в которой имеется несколько отдельных трубчатых нагревательных элементов (ТЭН). Как правило изготовители выпускают ТЭНБ, в которых отдельные ТЭНы электрически излолированы друг от друга, что позволяет конструкторам оборудования применять различные схемы включения элементов
  • Корпус ТЭН выполнен из коррозийно-стойкой, жаростойкой и жаропрочной стали (сталь 12Х18Н10Т) или из углеродистой стали (сталь 10, 20).
  • Нагревательный элемент изготовлен из проволоки с высоким удельным электрическим сопротивлением, изолированным от корпуса электротехническим периклазом.

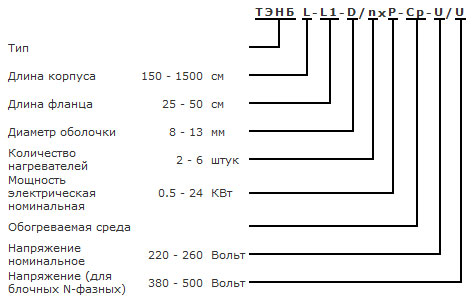

  • ТЭНы имеют необогреваемые участки по торцам корпуса. Длина необогреваемого участка со стороны выводов для ТЭН указывается в обозначении.
  • ТЭНы имеют необогреваемые участки по торцам корпуса. Длина необогреваемого участка со стороны выводов ТЭНа равна - 1,5 … 3 см, а с глухой стороны - 1 см.
  • Вероятность безотказной работы в течении заданного времени и средняя наработка на отказ зависят от предельной удельной мощности ТЭН.
  • Номинальная потребляемая мощность ТЭН выбирается из ряда по ГОСТ 13268-88.
  • Удельный тепловой поток с поверхности - до 15 Вт/см2.
  • ТЭНБ выпускаются на номинальные напряжения 220/380 В.

Варианты исполнения токо-выводов блоков ТЭН (ТЭНБ):

  • 8 мм - фастоны
  • 10 мм - шпильки М4
  • 13 мм - шпильки М5

ТЭНы привариваются к фланцу аргонно-дуговой сваркой. Фланцы изготавливаются из нержавеющей стали или из стали 10, 20. Номинальный размер резьбы фланца в дюймах - G 1,5"… G 3".

Указанные параметры могут дополняться и/или изменяться по согласованию с заказчиком.
По желанию заказчика ТЭНБ может быть придана различная пространственная конфигурация.
Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ТЭНБ, конкретно для каждой установки.
Гарантийный срок - 12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • температура рабочей среды не более 300°С;
  • относительная влажность воздуха до 65% при температуре 20°С;
  • вид климатического исполнения УХЛ 4 по ГОСТ 15150-69;
  • окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005-88;
  • по типу защиты от поражения электрическим током электронагреватель соответствует классу 1 по ГОСТ 27570.0-87. В составе комплектуемого изделия ТЭН необходимо надежно заземлять.
