img.php.8 sh8
  • Конструктивно патронный ТЭН (ТЭНП)представляет собой цилиндрический металлический корпус, внутри которого расположен изолированный от корпуса нагревательный элемент.
  • Для корпуса ТЭН применяется нержавеющая сталь (сталь 12Х18Н10Т).
  • Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением. Для электроизоляции применяется периклаз электротехнический.
  • ТЭНы имеют необогреваемые участки по торцам корпуса. Длина необогреваемого участка со стороны выводов ТЭНа равна - 1,5 … 3 см, а с глухой стороны - 1 см.
  • Контактные провода имеют длину 300 мм.
  • Корпус ТЭН выполняется герметичным.
  • Вероятность безотказной работы в течении заданного времени и средняя наработка на отказ зависят от удельной мощности и рабочей температуры ТЭН.
  • Номинальная потребляемая мощность ТЭНП выбирается из ряда по ГОСТ 13268-88.
  • Удельный тепловой поток с поверхности - до 15 Вт/см2.
  • ТЭНП выпускаются на номинальные напряжения 12; 24; 36; 42; 48; 127; 220; 380 В.

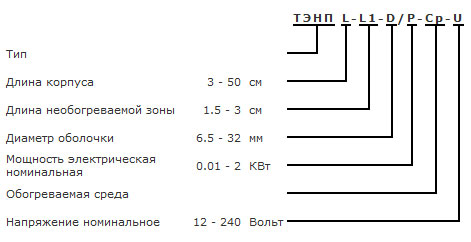

Варианты исполнения патронных нагревателей (ТЭНП):

При наличии у электронагревателя индивидуальных особенностей (крепежные элементы, штуцера, фланцы, наличие заземляющего вывода и т.д.) необходимо предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов элементов.
Отдельные ТЭНы имеют крепежную арматуру в виде штуцеров, планок и т.п., соединенных с оболочкой методом сварки, пайки или прессовки и предназначенных для крепления нагревателей в комплектуемых установках.
Варианты исполнения токо-выводов:
1 - контактные стержни из никеля длиной 40 мм;
2 - гибкие медные провода с нагревостойкой изоляцией;
3 - гибкие медные провода с нагревостойкой изоляцией в металлической оплетке.

Указанные параметры могут дополняться и/или изменяться по согласованию с заказчиком.
Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ТЭНП, конкретно для каждой установки.
Гарантийный срок - 3 … 12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • температура рабочей среды не более 300°С;
  • относительная влажность воздуха до 65% при температуре 20°С;
  • вид климатического исполнения УХЛ 4 по ГОСТ 15150-69;
  • окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005-88;
  • по типу защиты от поражения электрическим током электронагреватель соответствует классу 0 или 1 по ГОСТ 27570.0-87.
