Угловые ТЭНы (ТЭНУ) предназначены для комплектации отечественных и импортных промышленных установок или для самостоятельного использования.
Применяются для нагрева воды, жиров и масел, слабых растворов кислот и щелочей; пресс-форм и литейных форм.

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Конструктивно ТЭН представляет собой цилиндрический металлический корпус, внутри которого расположен изолированный от корпуса

    нагревательный элемент.

  • Для корпуса ТЭН применяется нержавеющая сталь (сталь 12Х18Н10Т).
  • Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением. Для электроизоляции применяется периклаз

    электротехнический.

  • Соединение нагревательного элемента с токо-выводом осуществляется в кубической втулке с геометрическими размерами 12х12х12 мм. ТЭНы имеют необогреваемые участки по торцам корпуса. Длина необогреваемого участка со стороны выводов ТЭНа равна - 1,5 … 3 см, а с глухой

    стороны - 1 см.

  • Контактные провода имеют длину 300 мм.
  • Вероятность безотказной работы в течении заданного времени и средняя наработка на отказ зависят от удельной мощности и рабочей температуры

    ТЭН.

  • Номинальная потребляемая мощность ТЭНУ выбирается из ряда по ГОСТ 13268-88.
  • Удельный тепловой поток с поверхности - до 15 Вт/см2.
  • ТЭНУ выпускаются на номинальные напряжения 12; 24; 36; 42; 48; 127; 220; 380 В.

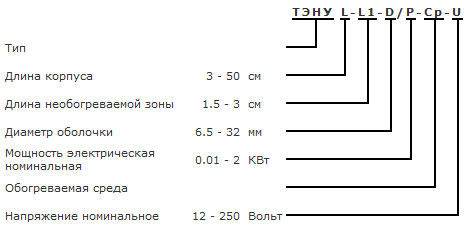

Варианты исполнения угловых нагревателей (ТЭНУ):

При наличии у электронагревателя индивидуальных особенностей (крепежные элементы, наличие заземляющего провода и т.д.) необходимо

предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов.

Варианты исполнения токо-выводов:

1 - контактные стержни из никеля длиной 40 мм;
2 - гибкие медные провода с нагревостойкой изоляцией;
3 - гибкие медные провода с нагревостойкой изоляцией в металлической оплетке.

Указанные параметры могут дополняться и/или изменяться по согласованию с заказчиком.
Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ТЭНУ, конкретно для каждой установки.
Гарантийный срок - 3 … 12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • температура рабочей среды не более 300°С;
  • относительная влажность воздуха до 65% при температуре 20°С;
  • вид климатического исполнения УХЛ 4 по ГОСТ 15150-69;
  • окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих

    установленных ГОСТ 12.1.005-88;

  • по типу защиты от поражения электрическим током электронагреватель соответствует классу 0 или 1 по ГОСТ 27570.0-87.
