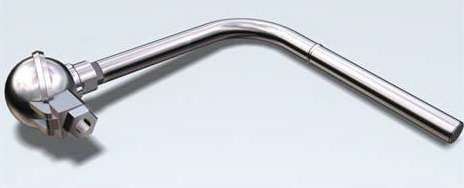

Термопреобразователи модификаций 01.06У и 01.16У предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

007-01 007-02
007-03 007-04

Термопреобразователи имеют неразборную конструкцию.

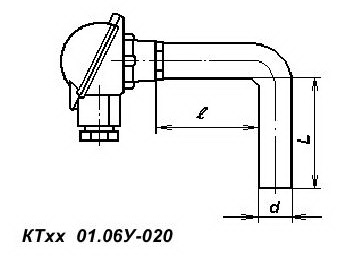

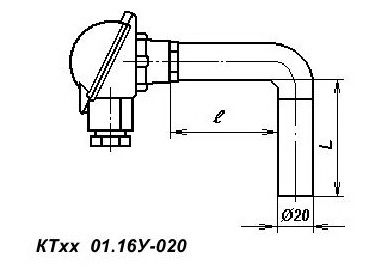

Для модификации 01.06У наружный диаметр d защитного чехла равен 16 или 20 мм, для модификации 01.16У - 20 мм. Толщина стенки чехла 1.5 - 2 мм для всех диаметров.

Термопреобразователи КТхх 01.16У высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю или стали AISI 310 выполняется погружная часть чехла, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 700°С.
