009-01

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

009-01 009-02
009-03 009-04

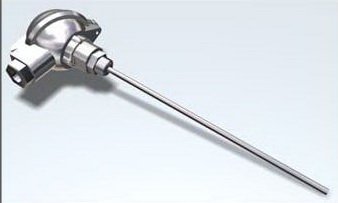

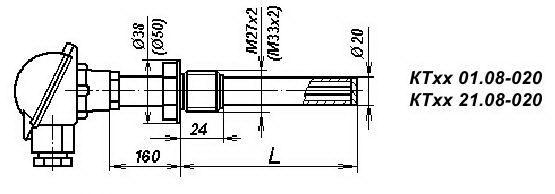

Термопреобразователи модификации 01.08 имеют разборную конструкцию, состоящую из внутреннего кабельного термочувствительного элемента ТЭхх 01.08 с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Штуцер приварен к чехлу. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливается с оболочкой из жаростойкой стали или сплава.

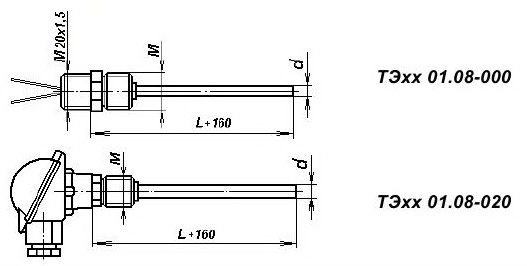

Термочувствительные элементы ТЭхх 01.08 могут поставляться отдельно. При заказе указывается монтажная длина L защитного чехла термопары КТхх 01.08, для которой проводится замена ТЭ, и размер резьбы переходника М. При монтаже термочувствительного элемента резьбовое соединение с чехлом необходимо герметизировать.

Размер резьбы монтажного штуцера М33х2 указывать в явном виде при заказе.

Термопреобразователи КТХА 01.08 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопреобразователей в более дорогой защитной арматуре из сплава ХН45Ю.

Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.

Термопреобразователи модификации 21.08 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогом модификации 01.08 и имеют те же технические характеристики.

В конструкции термопреобразователей 21.08 предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02 .

Конструкция термопреобразователей КТхх 21.XX защищена патентом на изобретение № 2299408.
