002-01

Предназначены для измерения температуры твердых, газообразных и жидких химически неагрессивных сред, а также агрессивных, не разру-шающих материал оболочки кабеля.

002-01 002-02 002-03
002-04 002-05 002-06

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения вплоть до сворачивания в петлю или спираль.

Термопреобразователи КТХА(ХК) 01.02 наружным диаметром 3-4 мм рекомендуются для контроля температуры стенок энергетических котлов. При этом монтажная длина ТП может превышать 20 метров.

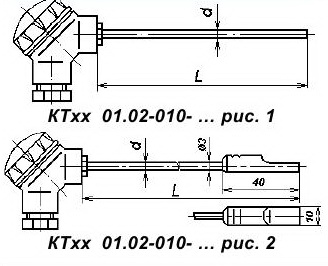

Рабочий спай термопреобразователей организован внутри кабеля со стороны рабочего торца, который заглушён металлической пробкой. С другого торца термопреобразователи оснащены клеммной головкой, термопарным разъемом или клеммным блоком.

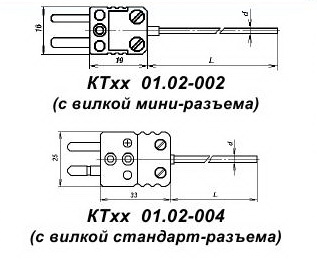

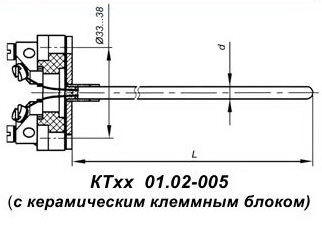

Для термопреобразователей с диаметром кабельной части 0.5-2 мм используются мини- разъемы, для диаметров 3-6 мм - клеммные головки, стандарт-разъемы или клеммные блоки.

Разъемы для термопар соответствуют стандартам ASTM Е1684 и ASTM Е1129, вносят погрешность не более 1,1°С при разнице температур на разъеме в 40°С. Эта погрешность будет пропорционально уменьшаться при уменьшении разницы температур.

Для монтажа ТП на объекте используются передвижные штуцера ЮНКЖ 031 , рассчитанные на номинальное (условное) давление до 1 МПа.

Для удлинения измерительных линий ТП типов КТХА, КТНН, КТЖК с разъемами могут ком¬плектоваться адаптерами АТхх.
