402-01

Термопреобразователи предназначены для измерения температуры высокотемпературных газообразных сред, не разрушающих материал защитного чехла.

402-01 402-02
402-03 402-04
402-05 402-06

Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031, ЮНКЖ 041.

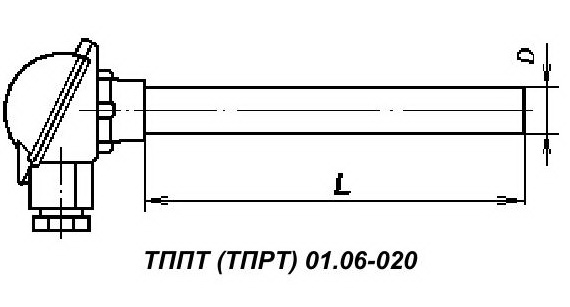

Для термопреобразователей модификаций ТППТ(ТПРТ) 01.06 применяется жаростойкий металлический защитный чехол.

Защитный чехол выполняется из жаростойкой стали ХН78Т, жаростойкого сплава ХН45Ю или из сплава Kanthal АРМ.

Наружный диаметр D защитного металлического чехла 7, 10, 20, 27 мм. Защитная арматура герметична.

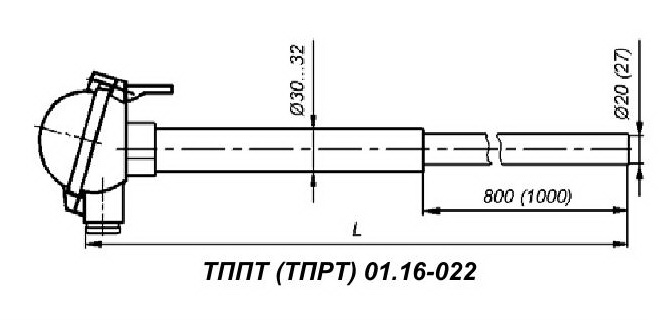

Термопреобразователи ТППТ(ТПРТ) 01.16 имеют составные металлические чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Рабочая часть чехла длиной 800 мм или 1000 мм выполняется из жаростойкого сплава ХН45Ю или из сплава Kanthal АРМ соответственно, а остальная часть чехла - из жаростойкой стали AISI310. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 1000°С.

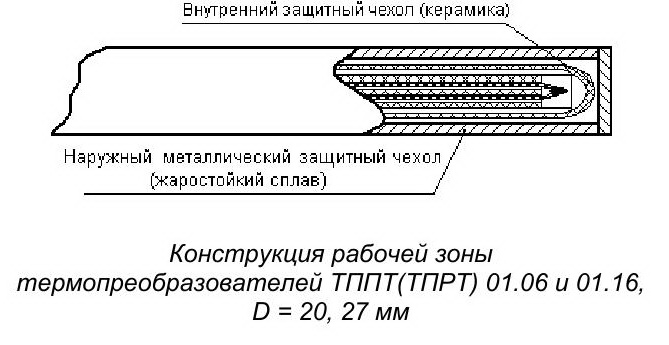

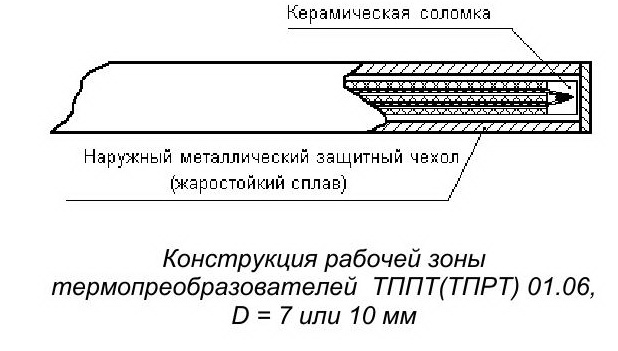

Конструкция рабочей зоны термопреобразователей ТППТ(ТПРТ) 01.06 и 01.16 для разных диаметров защитного чехла представлена на рисунках. Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать механических ударов термопреобразователя. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов термопреобразователей.

Для подключения к измерительной цепи термопреобразователи могут комплектоваться термопарными адаптерами АТПП.
