006-01

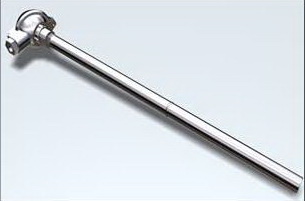

Термопреобразователи конструктивных модификаций 01.06, 01.16 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

006-01 006-02 006-03
006-04 006-05 006-06

Термопреобразователи могут применяться с передвижными штуцерами ЮНКЖ 031, 041.

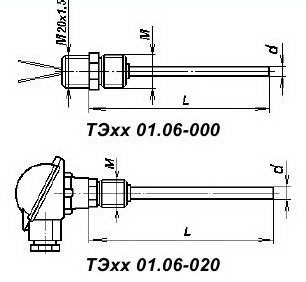

Термопреобразователи модификации 01.06 и 01.16 имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента ТЭхх 01.06 с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливаются с оболочкой из жаростойкой стали или сплава.

Термочувствительные элементы ТЭхх 01.06 могут поставляться отдельно, монтажная длина L и размер резьбы переходника М указываются в заказе. При монтаже чувствительного элемента резьбовое соединение с чехлом необходимо герметизировать.

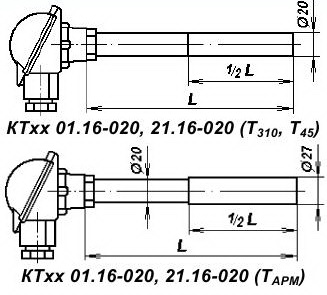

Термопреобразователи КТхх 01.16 высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю, сплава Kanthal АРМ или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 700°С.

Конструкция термопреобразователей КТХА 01.16 защищена свидетельством Роспатента на полезную модель № 14094.

Термопреобразователи КТХА 01.06 и 01.16 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопреобразователей в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.

Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.

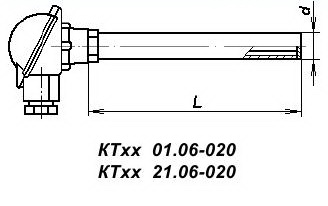

Термопреобразователи модификации 21.06 и 21.16 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогами модификаций 01.06 и 01.16 и имеют те же технические характеристики.

В конструкции термопреобразователей 21.XX предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.

Конструкция термопреобразователей КТхх 21.XX защищена патентом на изобретение № 2299408.
