Предназначены для поверки преобразователей термоэлектрических типа КТХА, КТНН, КТХК, КТЖК модификаций 21.XX, имеющих дополнительный канал для установки эталонного датчика. Поверка проводится непосредственно на термо-метрируемом объекте (без демонтажа рабочего термопреобразователя) по методике МИ № 3091-2007, в диапазоне температур от плюс 200°С до плюс 1100°С.

Термопреобразователи изготавливаются из термопарного кабеля с термоэлектодами нихросил-нисил. Технические характеристики кабеля соответствуют МЭК 61515, МЭК 60584-1.

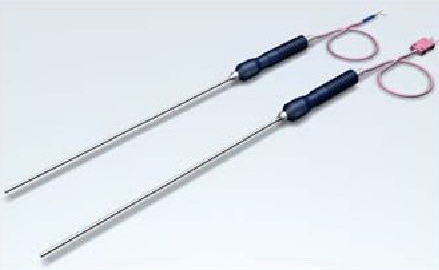

Рабочий спай термопреобразователей организован внутри кабеля со стороны рабочего торца, который заглушается металлической пробкой. С другого торца термопреобразователи оснащены удлинительными проводами и/или термопарными разъемами для подключения в измерительную цепь: модификация КЭТНН 01 - с разъемом, КЭТНН 02 - с удлинительным проводом.

Длина погружаемой части КЭТНН есть расстояние в миллиметрах от рабочего торца до термопарного разъёма или переходной втулки, уменьшенное на 300 мм.

Для термопреобразователей с диаметром кабельной части 2 мм используются мини-разъемы, для диаметров 3, 4.5 мм стандарт-разъемы.

Разъемы для термопар соответствуют стандартам ASTM Е1684 и ASTM Е1129. Для удлинения измерительных линий термопреобразователи

КЭТНН с разъемами могут комплектоваться адаптерами АТхх (см. раздел 11).

В качестве измерительного прибора для проведения поверки рекомендуется использовать переносной двухканальный измерительный прибор HH506RA. Расширенная неопределенность измерений данного прибора не превосходит ±(0,05%(от измеряемого значения)+0,4)°С; имеется возможность автоматической записи результатов измерений в память прибора.

При проведении поверки КЭТНН вставляют в дополнительный канал поверяемого ТП таким образом, чтобы рабочий торец КЭТНН гарантировано упирался в дно защитного чехла поверяемого ТП. Затем производится сличение показаний КЭТНН и рабочего ТП.

Методика поверки (МИ 3091-2007) поставляется в адрес конечного потребителя бесплатно.

Термопреобразователи типа КЭТНН не подлежат периодической поверке.

Гарантийный срок эксплуатации КЭТНН при номинальной температуре применения: 500 замеров для КЭТНН диаметром 3 мм и 4.5 мм; 300 замеров для КЭТНН диаметром 2 мм.

Вероятность безотказной работы в течение гарантийного срока эксплуатации 0,90.

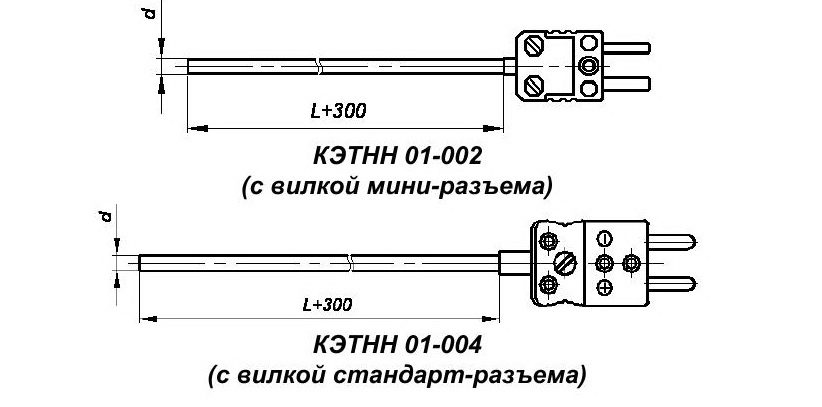

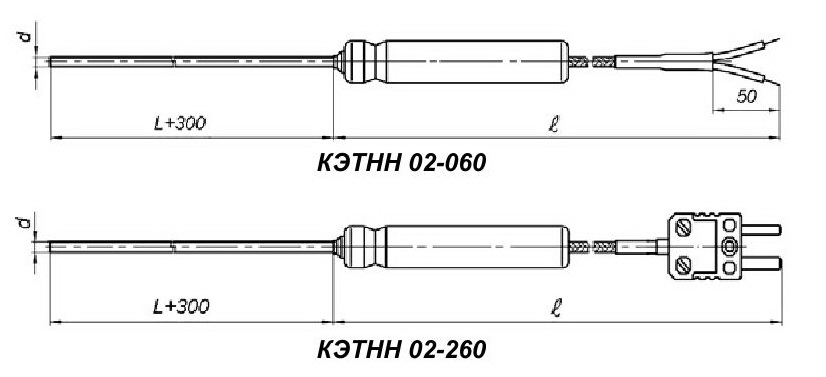

Конструкция термопреобразователя

КЭТНН защищена патентом № 39200 на полезную модель. Методика поверки защищена патентом на изобретение № 2325622 от 22 марта 2007 г.
